Εισαγωγή

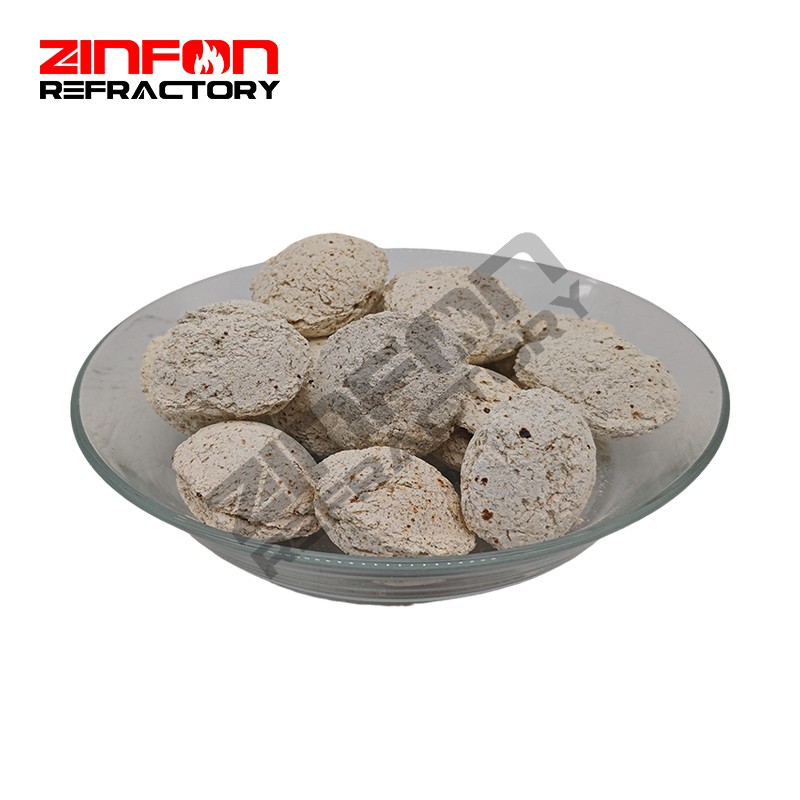

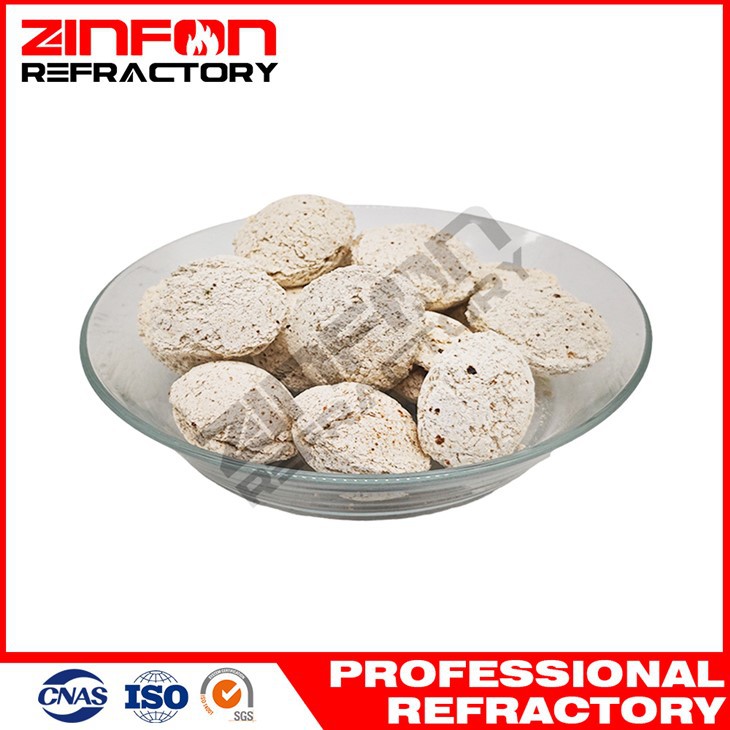

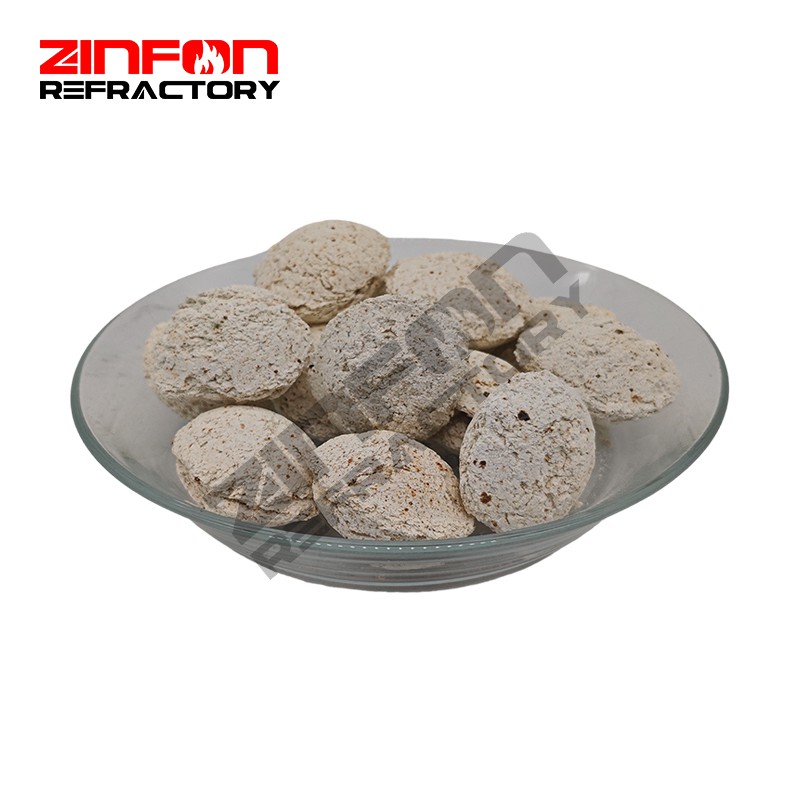

Ο Light Sintered Mullite είναι ένα πορώδες πυρίμαχο υλικό με κύρια φάση τον μουλλίτη (Al6Si2O13). Παράγεται μέσω μιας εξειδικευμένης διαδικασίας για την επίτευξη χαμηλής πυκνότητας, υψηλής ανθεκτικότητας και καλών θερμομονωτικών ιδιοτήτων. Η χημική του σύνθεση αποτελείται κυρίως από Al2O3 και SiO2, με περιεκτικότητα σε Al2O3 τυπικά να κυμαίνεται από 65% έως 75%. Η πυκνότητα του υλικού είναι γενικά κάτω από 1,8 g/cm³, η οποία είναι σημαντικά χαμηλότερη από αυτή των παραδοσιακών πυκνών υλικών μουλλίτη.
Πλεονέκτημα
Αντίσταση στη φωτιά:
Η αντίσταση στη φωτιά του Light Sintered Mullite μπορεί να φτάσει τους 1750–1850 βαθμούς, που είναι κοντά σε αυτή των υλικών κορούνδιου. Είναι κατάλληλο για εφαρμογές μέσης- και υψηλής-θερμοκρασίας (έως 1600 βαθμούς ) που περιλαμβάνουν θερμομόνωση ή συνθήκες φέρουσας-φόρτισης. Παρουσιάζει δομική σταθερότητα σε υψηλές θερμοκρασίες, με αντοχή στην τήξη και τον ερπυσμό και μπορεί να λειτουργήσει για παρατεταμένες περιόδους σε περιβάλλοντα που κυμαίνονται από 1400 έως 1600 βαθμούς.
Θερμομόνωση και Πυκνότητα:
Έχει χαμηλή θερμική αγωγιμότητα (Μικρότερη ή ίση με 0,3 W/(m·K) σε θερμοκρασία δωματίου) και το πορώδες τυπικά κυμαίνεται από 50% έως 70%, γεγονός που μειώνει αποτελεσματικά τη μεταφορά θερμότητας. Η πυκνότητά του είναι μόνο το ένα-τρίτο με το ένα-το μισό του πυκνού μουλίτη, συμβάλλοντας στη μείωση του βάρους του εξοπλισμού και του κόστους εγκατάστασης.
Φυσικοχημικές ιδιότητες:
Προσφέρει καλή αντοχή στο θερμικό σοκ, με συντελεστή θερμικής διαστολής περίπου 5 × 10-6/βαθμός, καθιστώντας το κατάλληλο για εφαρμογές με συχνές διακυμάνσεις θερμοκρασίας. Έχει επίσης ισχυρή αντοχή στη διάβρωση της όξινης σκωρίας, αλλά κακή αντοχή στα αλκάλια. Θα πρέπει να αποφεύγεται η άμεση επαφή με αλκαλικές ουσίες όπως K2O και Na2O.
Διαδικασία
Πρώτες ύλες και φόρμουλα:
Κύρια υλικά: Βωξίτης υψηλής-αλουμίνας, βιομηχανική αλουμίνα, διοξείδιο του πυριτίου κ.λπ., αναλογικά ανάλογα με τη σύνθεση του μουλλίτη (Al2O3:SiO2 ≈ 3:1).
Παράγοντες σχηματισμού πόρων: Πριονίδι, άμυλο, σφαίρες πολυστυρενίου (EPS), ανθρακικό μαγνήσιο κ.λπ., που σχηματίζουν χώρους πόρων μέσω αποσύνθεσης ή εξάτμισης σε υψηλή{2} θερμοκρασία.
Συνδετικοί παράγοντες: Πηλός, κολλοειδές διοξείδιο του πυριτίου, τσιμέντο αλουμίνας κ.λπ., που χρησιμοποιούνται για την εξασφάλιση της αντοχής του πράσινου σώματος κατά τη χύτευση.
Ροή διαδικασίας:
Σύνθλιψη πρώτων υλών → παρτίδες και ανάμιξη → προσθήκη πόρου-παράγοντας σχηματισμού πόρων → χύτευση (πρεσάρισμα/έκχυση/εξώθηση) → ξήρανση → πυροσυσσωμάτωση σε υψηλή{{1} θερμοκρασία (1450–1650 βαθμοί ) → τελικό προϊόν.
Μέθοδοι σχηματισμού πόρων-:
Μέθοδος καύσης καύσιμων υλικών: Χρησιμοποιεί πριονίδι, άμυλο κ.λπ., τα οποία καίγονται σε υψηλές θερμοκρασίες για να δημιουργήσουν πόρους. Αυτή η μέθοδος έχει ως αποτέλεσμα μια πιο ομοιόμορφη κατανομή μεγέθους πόρων και είναι κατάλληλη για μικρά έως μεσαία μεγέθη πόρων (10–100 μm).
Foaming method: Foam is introduced into the slurry to form interconnected pores. This method is suitable for preparing materials with high porosity (>60%).
Μέθοδος αέριας-φάσης: Οι πόροι σχηματίζονται με την απελευθέρωση αερίου CO2 κατά την αποσύνθεση των ανθρακικών αλάτων. Ωστόσο, ο έλεγχος του μεγέθους των πόρων είναι σχετικά ανεπαρκής με αυτή τη μέθοδο.
Εφαρμογή
Θερμομόνωση για Βιομηχανικούς Κλίβανους και Εξοπλισμό Υψηλής-Θερμοκρασίας
1. Επένδυση και μόνωση κλιβάνου
Σενάρια Εφαρμογής: Κλίβανοι πυροσυσσωμάτωσης κεραμικών, κλίβανοι τήξης γυαλιού, κλίβανοι μεταλλουργικής θέρμανσης, κλιβάνοι πυρίμαχης σήραγγας κ.λπ.
Πλεονεκτήματα: Αντικαθιστά την παραδοσιακή σύνθετη δομή "πυρίμαχα τούβλα + μονωτικά τούβλα" χρησιμεύοντας ως επένδυση μονής-επίστρωσης. Μπορεί να αντέξει υψηλές θερμοκρασίες 1400–1600 μοιρών και μειώνει την απώλεια θερμότητας λόγω της χαμηλής θερμικής αγωγιμότητάς του (Μικρότερη ή ίση με 0,3 W/(m·K) σε θερμοκρασία δωματίου), προσφέροντας σημαντικά οφέλη εξοικονόμησης ενέργειας-.
2. Υψηλή-Σωλήνωση και επένδυση καμινάδας θερμοκρασίας
Χρησιμοποιείται σε αγωγούς καυσαερίων υψηλής θερμοκρασίας στις βιομηχανίες πετροχημικών και ηλεκτρικής ενέργειας, καθώς και σε καμινάδες για την αποτέφρωση απορριμμάτων. Μειώνει το βάρος του εξοπλισμού και αποτρέπει τη διαρροή θερμότητας, με πυκνότητα μόνο 1/2 έως 1/3 αυτής των παραδοσιακών πυρίμαχων τούβλων.
Έπιπλα κλιβάνου και κατασκευή εξαρτημάτων υψηλής θερμοκρασίας-
1. Υλικά επίπλων κλιβάνου (Πλάκες υπόστεγο, Saggars)
Χαρακτηριστικά: Ελαφρύ (πυκνότητα: 1,0–1,8 g/cm³), που μειώνει το φορτίο του κλιβάνου. εξαιρετική αντοχή στο θερμικό σοκ (συντελεστής θερμικής διαστολής ~5 × 10-6 / βαθμός), καθιστώντας το κατάλληλο για συχνές διακυμάνσεις θερμοκρασίας χωρίς ρωγμές.
Εφαρμογές: Στην ηλεκτρονική πυροσυσσωμάτωση κεραμικών (π.χ. υποστρώματα αλουμίνας), τα ελαφριά σαγρέ μούλιτη μειώνουν το αναλώσιμο κόστος του κλιβάνου και παρατείνουν τη διάρκεια ζωής.
2. Καυστήρες και Στοιχεία Ανταλλαγής Θερμότητας
Χρησιμοποιείται για την κατασκευή ακροφυσίων καυστήρα υψηλής θερμοκρασίας, συσσωρευτών θερμότητας και αποστάτες εναλλάκτη θερμότητας για βιομηχανικούς κλιβάνους. Αυτά τα εξαρτήματα επωφελούνται από την υψηλή-αντοχή και μόνωση της θερμοκρασίας του mullite, βελτιώνοντας τη θερμική απόδοση.
Εφαρμογές στη Μεταλλουργική και Πετροχημική Βιομηχανία
1. Βιομηχανία Σιδήρου και Χάλυβα
Χρησιμοποιείται σε επενδύσεις υψικαμίνου θερμής-υψικαμίνου, μόνωση ατσάλινης κουτάλας και ως πυρίμαχα διαφράγματα στο δοχείο μηχανών συνεχούς χύτευσης. Αντιστέκεται στη διάβρωση από τηγμένο σίδηρο ενώ μειώνει τη διάχυση θερμότητας.
2. Πετροχημικές και Χημικές Βιομηχανίες Άνθρακα
Εφαρμόζεται ως επενδύσεις υψηλής θερμοκρασίας σε μονάδες καταλυτικής πυρόλυσης (1100–1400 μοίρες), προσφέροντας αντοχή στη διάβρωση του πετρελαίου και του αερίου. Χρησιμοποιείται επίσης ως μονωτικά τούβλα σε αεριοποιητές άνθρακα, συμβάλλοντας στη μείωση του βάρους του εξοπλισμού και στη βελτίωση της λειτουργικής ασφάλειας.
Ποια είναι τα πλεονεκτήματα του Light Sintered Mullite σε σχέση με άλλα μονωτικά υλικά;
| Διάσταση σύγκρισης | Ελαφρύς πυροσυσσωματωμένος Mullite | Παραδοσιακά μονωτικά υλικά (πετροβάμβακας/πυριτική ίνα αλουμινίου) | Ελαφριά πυρίμαχα τούβλα (άργιλος/υψηλή-αλουμίνα) | Μονωτικά Υλικά Ζιργκόν |
|---|---|---|---|---|
| Πυκνότητα (g/cm³) | 1.0~1.8 | 0,03~0,2 (βάσει ινών-) | 1.5~2.2 | 5.0~6.0 |
| Μέγιστη θερμοκρασία σέρβις (βαθμός) | 1600~1800 (short-term resistance >1800 μοίρες) | 600~1000 (πετροβάμβακας)/1200 (πυριτικές ίνες αλουμινίου) | 1200~1400 | 2200+ |
| Θερμική αγωγιμότητα (W/(m·K), σε θερμοκρασία δωματίου) | Μικρότερο ή ίσο με 0,3 (σε πυκνότητα 1,2 g/cm³) | 0,04~0,08 (βάσει ινών-) | 0.4~0.8 | 2,0~3,0 (θερμοκρασία δωματίου) |
| Αντοχή σε θερμικό σοκ (βαθμός) | Αντέχει απότομη αλλαγή θερμοκρασίας 800 μοιρών (ΔT μεγαλύτερη ή ίση με 800 μοίρες) | Fiber-based materials prone to powdering (ΔT >300 μοίρες) | Prone to cracking at ΔT >500 μοίρες | Υψηλός συντελεστής θερμικής διαστολής (≈10×10-6/βαθμός), κακή αντίσταση σε θερμικό σοκ |
| Χημική σταθερότητα | Ανθεκτικό στην όξινη σκωρία (SO2, CO2), ασθενής αντοχή στα αλκάλια | Διαβρώνεται εύκολα από υδρατμούς/όξινα αέρια | Καλή αντίσταση στα αλκάλια, μέτρια αντοχή σε οξύ | Ισχυρή αντοχή στη διάβρωση σε οξέα και αλκάλια |
| Μηχανική αντοχή (MPa) | Αντοχή σε θλίψη 15~30 (σε πυκνότητα 1,5 g/cm³) | Αντοχή σε εφελκυσμό<1 (fiber-based) | Αντοχή σε θλίψη 20~40 | Compressive strength >100 |
| Διάρκεια ζωής (βιομηχανικός φούρνος) | 5~8 χρόνια (συχνά σενάρια θέρμανσης-ψύξης) | 2~3 χρόνια (συρρίκνωση ινών και σκόνη) | 3~5 χρόνια (απώλεια ρωγμών) | Υψηλό κόστος, κυρίως για ειδικά σενάρια |
Εξηγούνται τα βασικά οφέλη
Ισορροπία Υψηλής-Αντοχής στη θερμοκρασία και θερμομόνωσης
Τα παραδοσιακά ινώδη υλικά (όπως ο πετροβάμβακας και οι πυριτικές ίνες αλουμινίου) έχουν χαμηλή θερμική αγωγιμότητα αλλά μέγιστη θερμοκρασία λειτουργίας μόνο 600–1200 βαθμούς. Πάνω από αυτή τη θερμοκρασία, κρυσταλλώνονται και δεν μπορούν να χρησιμοποιηθούν σε κλιβάνους που λειτουργούν πάνω από 1400 βαθμούς (όπως κεραμικοί κλίβανοι πυροσυσσωμάτωσης και κλίβανοι τήξης γυαλιού).
Το Light Sintered Mullite μπορεί να διατηρήσει μια σταθερή κρυσταλλική δομή κατά τη διάρκεια-μακροχρόνιας χρήσης στους 1600 βαθμούς (η κύρια κρυσταλλική του φάση είναι ο mullite, με σημείο τήξης 1850 μοίρες). Η θερμική του αγωγιμότητα είναι μόνο το ένα-μισό με ένα-το ένα τρίτο των ελαφρών τούβλων από πηλό, ικανοποιώντας έτσι τις διπλές απαιτήσεις της "θερμομόνωσης υψηλής-θερμοκρασίας και της εξοικονόμησης ενέργειας".
Περίπτωση: Μια χαλυβουργία που χρησιμοποιεί ελαφρά τούβλα mullite (θερμοκρασία λειτουργίας 1550 μοίρες) για επένδυση θερμής υψικαμίνου πέτυχε διάρκεια ζωής τρεις φορές μεγαλύτερη και 40% λιγότερη απώλεια θερμότητας σε σύγκριση με την αρχική τσόχα από πυριτικές ίνες αλουμινίου (μέγιστη θερμοκρασία 1200 μοίρες).
Αντοχή σε θερμικό σοκ και δομική σταθερότητα
Τα παραδοσιακά πυρίμαχα τούβλα (όπως τα ελαφριά τούβλα από πηλό) έχουν υψηλό συντελεστή θερμικής διαστολής (~8 × 10-6/ βαθμό ) και είναι επιρρεπή σε ρωγμές και θραύσματα κατά τη διάρκεια συχνών κύκλων έναρξης{2}}παύσης του κλιβάνου (π.χ. θέρμανση και ψύξη μία φορά την ημέρα). Αντίθετα, ο ελαφρύς μουλλίτης έχει χαμηλότερο συντελεστή θερμικής διαστολής (~5 × 10-6/βαθμός) και οι κρύσταλλοι του βελονιού-όπως μουλλίτης είναι συνυφασμένοι στη μικροδομή, γεγονός που βοηθά στην απορρόφηση της θερμικής καταπόνησης.
Αν και τα υλικά ζιρκονίας αντέχουν σε υψηλές θερμοκρασίες, ο συντελεστής θερμικής διαστολής τους (~10 × 10-6/βαθμός) είναι κοντά σε αυτόν των μετάλλων. Οι διαφορές θερμοκρασίας μεγαλύτερες από 200 βαθμούς μπορεί να προκαλέσουν ρωγμές. Ο ελαφρύς μουλλίτης, ωστόσο, μπορεί να αντέξει διαφορές θερμοκρασίας έως και 800 βαθμούς (π.χ. δεν σπάει όταν ψύχεται απότομα από 1200 βαθμούς έως 400 βαθμούς).
Σενάριο εφαρμογής: Σε κλιβάνους πυροσυσσωμάτωσης ηλεκτρονικών κεραμικών με ημερήσιες διακυμάνσεις θερμοκρασίας 1000 μοιρών, οι ελαφριές πλάκες απορρόφησης mullite έχουν 50% χαμηλότερη συχνότητα αντικατάστασης σε σύγκριση με τις πλάκες απορρόφησης υψηλής-αλουμίνας.
Πυκνότητα, αντοχή και κόστος-αποτελεσματικότητα
Τα υλικά ινών έχουν πολύ χαμηλή πυκνότητα (<0.2 g/cm³) but poor mechanical strength, making them unsuitable for load-bearing applications and usable only as filler insulation layers. Light Sintered Mullite has a density of 1.0–1.8 g/cm³ and compressive strength of 15–30 MPa, allowing it to serve directly as kiln lining or kiln furniture while meeting both insulation and load-bearing requirements.
Σε σύγκριση με το οξείδιο του ζιρκονίου, το οποίο είναι πάνω από τρεις φορές πιο πυκνό και 5–10 φορές πιο ακριβό, ο ελαφρύς mullite προσφέρει καλύτερη τιμή-αναλογία απόδοσης και χρησιμοποιείται ευρέως σε βιομηχανικές εφαρμογές, ενώ το ζιρκόνιο περιορίζεται σε ακραία πεδία όπως η αεροδιαστημική.
Σύγκριση δεδομένων: Ένα κυβικό μέτρο ελαφρού τούβλου mullite (πυκνότητα 1,5 g/cm³) ζυγίζει 1,5 τόνους και έχει αντοχή σε θλίψη 25 MPa. ο ίδιος όγκος τούβλου ζιρκονίας ζυγίζει 6 τόνους, έχει αντοχή σε θλίψη 120 MPa, αλλά κοστίζει οκτώ φορές περισσότερο.
Χημική σταθερότητα και αντοχή στη διάβρωση
Σε όξινα περιβάλλοντα, ο ελαφρύς μουλλίτης (κυρίως Al2O3 και SiO2) είναι πιο ανθεκτικός στη διάβρωση από όξινα αέρια όπως SO2 και CO2 από τα υλικά πυριτίας (π.χ. ελαφρά τούβλα πυριτίου). Η διάρκεια ζωής του σε συσκευές καταλυτικής πυρόλυσης πετροχημικών (εκτεθειμένες σε καυσαέρια SOx) είναι μεγαλύτερη.
In alkaline environments, its alkali resistance is slightly weaker than that of high-alumina materials (Al₂O₃ content >75%), αλλά η αντίσταση στα αλκάλια μπορεί να βελτιωθεί με προσαρμογή του τύπου (π.χ. προσθήκη ZrO2). Είναι κατάλληλο για ήπιες αλκαλικές συνθήκες, όπως σε κλιβάνους τσιμέντου.
| Απαιτήσεις σεναρίου | Πλεονεκτήματα του ελαφρού πυροσυσσωματωμένου Mullite | Περιορισμοί άλλων υλικών |
|---|---|---|
| Μόνωση υψηλής-θερμοκρασίας + φορτίου- | Μπορεί να χρησιμοποιηθεί ως επένδυση μονής- στρώσης (π.χ. πλάκες υπόστεγου κλιβάνου), με χαμηλή πυκνότητα και επαρκή αντοχή | Τα υλικά με βάση τις ίνες-δεν αντέχουν φορτίο. η ζιρκονία είναι πολύ βαριά και δαπανηρή |
| Εξοπλισμός με συχνή θέρμανση-ψύξη | Εξαιρετική αντοχή στο θερμικό σοκ, χωρίς ρωγμές μετά από-μακροχρόνια χρήση | Παραδοσιακά πυρίμαχα τούβλα επιρρεπή σε ρωγμές. Η ζιρκονία έχει χαμηλή αντοχή σε θερμικό σοκ |
| Ελαφρύς βιομηχανικός εξοπλισμός | Πυκνότητα 30%~50% χαμηλότερη από τα παραδοσιακά πυρίμαχα τούβλα, μειώνοντας το φορτίο του εξοπλισμού | Τα τούβλα υψηλής-αλουμίνας έχουν υψηλή πυκνότητα. Τα υλικά με βάση τις ίνες-δεν μπορούν να χρησιμοποιηθούν μόνα τους |
| Διήθηση αερίου/υγρού υψηλής-θερμοκρασίας | Πορώδης δομή (πορώδες 50%~70%) για φιλτράρισμα λιωμένου μετάλλου/καυσαερίων | Υλικά με βάση{0}}ίνες που διασκορπίζονται εύκολα από τη ροή αέρα. Τα συνηθισμένα πυρίμαχα τούβλα δεν έχουν λειτουργία φιλτραρίσματος |
Περίληψη: Βασικά ανταγωνιστικά πλεονεκτήματα
Το βασικό πλεονέκτημα του Light Sintered Mullite είναι το "High-Performance Balance" - του, μια οικονομικά-αποτελεσματική, βέλτιστη λύση που εξισορροπεί την υψηλή-αντοχή σε θερμοκρασία, τη θερμομόνωση, την αντίσταση στο θερμικό σοκ και τη μηχανική αντοχή. Είναι ιδιαίτερα κατάλληλο για βιομηχανικές εφαρμογές στην περιοχή 1200–1600 μοιρών, όπου απαιτείται ισορροπία μεταξύ θερμομόνωσης και δομικής αντοχής.
For higher temperature requirements (>1800 μοίρες), μπορούν να ληφθούν υπόψη σύνθετα υλικά με βάση τη ζιρκονία-. Για ανάγκες μόνωσης χαμηλότερης θερμοκρασίας (<800 °C), less costly fiber materials such as rock wool are suitable. When selecting materials for specific working conditions, factors such as operating temperature and environmental corrosion should be taken into account to ensure optimal performance.
7*24 ώρες διαδικτυακή απάντηση
Παρέχετε επαγγελματική-προστασία μετά την πώληση
Η διεύθυνσή μας
Qinghua Management Dist., Dashiqiao City, Yingkou City, Liaoning, Κίνα
Αριθμός τηλεφώνου
+8613700131695
+8618540210631
E-ταχυδρομείο
info@zinfon-refractory.com
Δημοφιλείς Ετικέτες: ελαφρύ πυροσυσσωματωμένο mullite, Κίνα ελαφρύ πυροσυσσωματωμένο mullite κατασκευαστές, προμηθευτές, εργοστάσιο
